Tester PTP

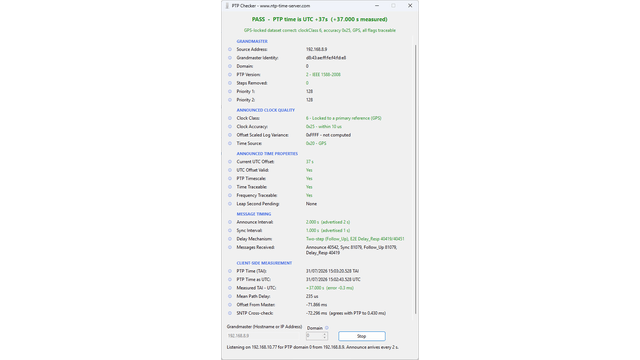

Narzędzie generuje pełny raport o Twoim grandmasterze, obejmujący ogłaszaną klasę zegara, dokładność zegara i źródło czasu, ogłaszane właściwości czasu, taktowanie komunikatów oraz zmierzone przesunięcie i opóźnienie trasy z punktu widzenia klienta.

Każdy odczyt jest weryfikowany niezależnym zapytaniem SNTP, dzięki czemu można potwierdzić, że skala czasu PTP rzeczywiście działa z prawidłowym przesunięciem względem UTC.

Grandmaster:

• Adres źródłowy : Adres IP, z którego faktycznie przychodzą komunikaty Announce.
• Tożsamość grandmastera : Ośmiobajtowy identyfikator zegara grandmastera, zwykle wyprowadzony z jego adresu MAC.
• Domena : Numer domeny PTP, od 0 do 255. Każda domena stanowi niezależny system czasu w tej samej sieci.
• Wersja PTP : Używana wersja protokołu. Wersja 2 to IEEE 1588-2008.
• Steps Removed : Liczba zegarów granicznych między klientem a grandmasterem. Zero oznacza, że grandmaster jest słyszany bezpośrednio.
• Priorytet 1 : Pierwsze kryterium rozstrzygające algorytmu najlepszego zegara nadrzędnego, od 0 do 255. Wygrywają wartości niższe. Wartość domyślna to 128.
• Priorytet 2 : Ostatnie kryterium rozstrzygające algorytmu najlepszego zegara nadrzędnego, od 0 do 255. Wygrywają wartości niższe. Wartość domyślna to 128.

Ogłaszana jakość zegara:

• Klasa zegara : Wskazuje, w jaki sposób grandmaster jest obecnie powiązany ze wzorcem odniesienia.
  • 6 : Zsynchronizowany z podstawowym wzorcem, takim jak GPS.
  • 7 : W trybie podtrzymania, po wcześniejszej synchronizacji z podstawowym wzorcem.
  • 13 : Zsynchronizowany ze wzorcem właściwym dla danego zastosowania.
  • 14 : W trybie podtrzymania, po wcześniejszej synchronizacji ze wzorcem właściwym dla danego zastosowania.
  • 52 i 58 : W trybie podtrzymania i poza specyfikacją.
  • 248 : Wartość domyślna. Zegar pracuje swobodnie i nie jest powiązany z żadnym wzorcem.
  • 255 : Wyłącznie podrzędny.
• Dokładność zegara : Własne oszacowanie grandmastera, jak blisko znajduje się swojego wzorca.
  • 0x20 : W granicach 25 ns.
  • 0x21 : W granicach 100 ns.
  • 0x22 : W granicach 250 ns.
  • 0x23 : W granicach 1 us.
  • 0x24 : W granicach 2,5 us.
  • 0x25 : W granicach 10 us.
  • 0x26 : W granicach 25 us.
  • 0x27 : W granicach 100 us.
  • 0x28 : W granicach 250 us.
  • 0x29 : W granicach 1 ms.
  • 0x2A : W granicach 2,5 ms.
  • 0x2B : W granicach 10 ms.
  • 0xFE : Nieznana.
• Offset Scaled Log Variance : Miara stabilności zegara grandmastera. Wartość 0xFFFF oznacza, że grandmaster jej nie oblicza.
• Źródło czasu : Rodzaj wzorca, z którego korzysta grandmaster.
  • 0x10 : Zegar atomowy.
  • 0x20 : GPS lub inny GNSS.
  • 0x30 : Radio naziemne.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Ustawienie ręczne.
  • 0x90 : Inne.
  • 0xA0 : Wewnętrzny oscylator.

Ogłaszane właściwości czasu:

• Bieżące przesunięcie UTC : Liczba sekund, o które TAI wyprzedza UTC. W chwili pisania wynosi ona 37 sekund.
• Przesunięcie UTC prawidłowe : Czy grandmaster potwierdza, że ogłaszane przez niego przesunięcie UTC jest prawidłowe.
• Skala czasu PTP : Czy grandmaster rozprowadza skalę czasu PTP, czyli TAI, a nie dowolną skalę lokalną.
• Czas powiązany ze wzorcem : Czy rozprowadzany czas jest powiązany z podstawowym wzorcem.
• Częstotliwość powiązana ze wzorcem : Czy rozprowadzana częstotliwość jest powiązana z podstawowym wzorcem.
• Oczekująca sekunda przestępna : Czy na koniec bieżącej doby ogłoszono sekundę przestępną i w którą stronę. Ostatnia minuta doby będzie miała wtedy 61 albo 59 sekund.

Taktowanie komunikatów:

• Interwał Announce : Zmierzony odstęp między komunikatami Announce, pokazany obok odstępu ogłaszanego przez grandmastera. Wartość domyślna to 2 sekundy.
• Interwał Sync : Zmierzony odstęp między komunikatami Sync, pokazany obok odstępu ogłaszanego przez grandmastera. Wartość domyślna to 1 sekunda.
• Mechanizm opóźnienia : Czy grandmaster pracuje w trybie jednoetapowym czy dwuetapowym oraz czy opóźnienie trasy jest mierzone od końca do końca, czy między sąsiadami.
  • Jednoetapowy : Komunikat Sync zawiera własną znacznik czasu nadania.
  • Dwuetapowy : Znacznik czasu nadania przychodzi w osobnym komunikacie Follow_Up.
  • E2E : Opóźnienie trasy jest mierzone do grandmastera za pomocą Delay_Req i Delay_Resp.
  • P2P : Opóźnienie trasy jest mierzone łącze po łączu za pomocą Pdelay_Req i Pdelay_Resp.
• Odebrane komunikaty : Bieżące zliczanie każdego typu komunikatu odebranego podczas testu, które ujawni wszelkie luki lub straty w wymianie czasu.

Pomiar po stronie klienta:

• Czas PTP (TAI) : Czas odtworzony z grandmastera, w skali czasu PTP.
• Czas PTP jako UTC : Ten sam czas przeliczony na UTC przy użyciu ogłoszonego przesunięcia UTC.
• Zmierzone TAI - UTC : Przesunięcie między obiema skalami czasu tak, jak zostało faktycznie zmierzone, wraz z błędem względem wartości ogłaszanej. Ujawnia to grandmastera ogłaszającego nieprawidłowe przesunięcie UTC.
• Średnie opóźnienie trasy : Średnie jednokierunkowe opóźnienie sieciowe między grandmasterem a klientem, obliczone na podstawie wymiany Sync i Delay_Resp.
• Przesunięcie względem nadrzędnego : Przesunięcie zegara lokalnego względem grandmastera, po odjęciu średniego opóźnienia trasy.
• Kontrola SNTP : Niezależny pomiar SNTP tego samego hosta oraz stopień jego zgodności z wynikiem PTP. Duża rozbieżność wskazuje raczej na problem z grandmasterem niż z siecią.
